Listwa kontrolno - pomiarowa PxC-SKA 70

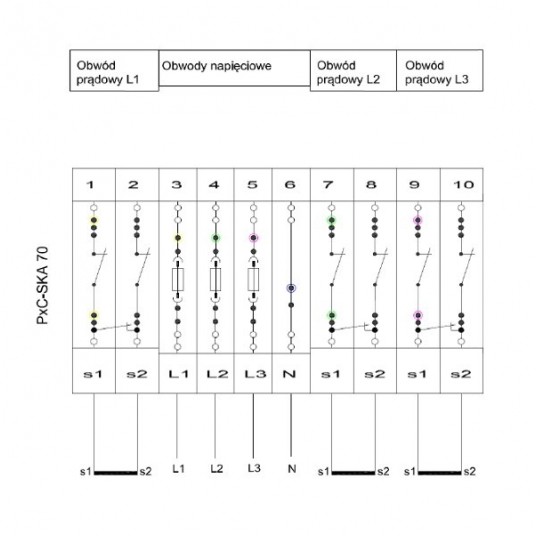

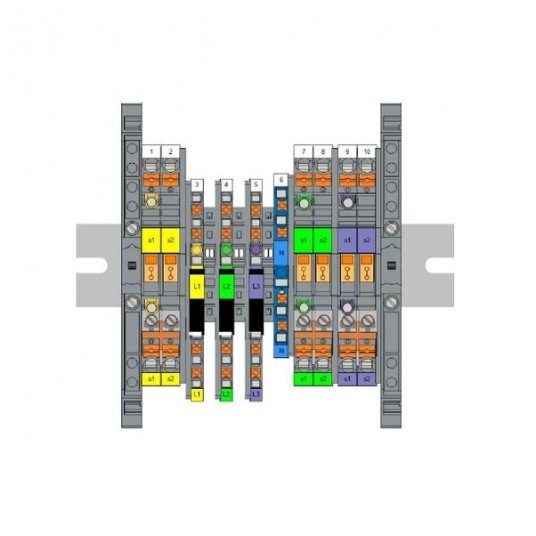

Właściwości listwy kontrolno-pomiarowej PxC-SKA70 najlepiej można wykorzystać w półpośrednich układach pomiarowych. Listwa posiada 10 złączek z zaciskami sprężynowymi Push-in:
- po 2 złączki pomiarowe rozłączalne PTME 6 z dwoma zaciskami na przewody w każdym torze prądowym;
- 3 złączki odłączalne PT 2,5-QUATTRO TGB czteroprzewodowe z wyciągalnymi wtykami bezpiecznikowymi P-FU 5X20
- 1 złączkę nierozłączalną neutralną czteroprzewodową PT 4-QUATTRO BU w torach napięciowych.
PxC-SKA 70 jest przystosowana do bezpośredniego montażu na płycie montażowej lub innym elemencie konstrukcyjnym i po podłączeniu przewodów gotowa do pracy. Listwa jest również wyposażona w transparentną, zamkniętą pokrywę oraz wsporniki umożliwiające zaplombowanie listwy.
Parametry elektryczne
Napięcie znamionowe izolacji w torach prądowych * 500V
Napięcie znamionowe izolacji w torach napięciowych * 400V
Znamionowe napięcie udarowe * 6kV
Prąd znamionowy w torach prądowych * 30A
Zwarciowy prąd 1 sek. z przewodem 6mm2 0,5kA
Strefa zabrudzeniowa 3
Temperatura robocza - RTI -60oC - +105oC
Wymiary z obudową (szerokość x długość x wysokość) [mm] 187x157x95
Zakres podłączanych przewodów do obwodów prądowych [mm2] 0,5-6 (10)**
Zakres podłączanych przewodów do obwodów napięciowych [mm2] 0,14-4 (6)**
Klasa palności złączek i pokrywy wg UL 94 V0
Rezystancja przejścia z przewodem 6mm2 na pojedynczą złączkę prądową 1mΩ
Parametry wkładek bezpiecznikowych typu G5x20
Suma prądów wszystkich podłączonych przewodów nie może być większa od maksymalnego prądu obciążenia. Prąd i napięcie określa zastosowany wtyk. In=6,3A / Un=250VAC / Iz=30kA
* wg. IEC 60947-7-1
** dotyczy przewodów jednodrutowych
Cena dotyczy kpl.
