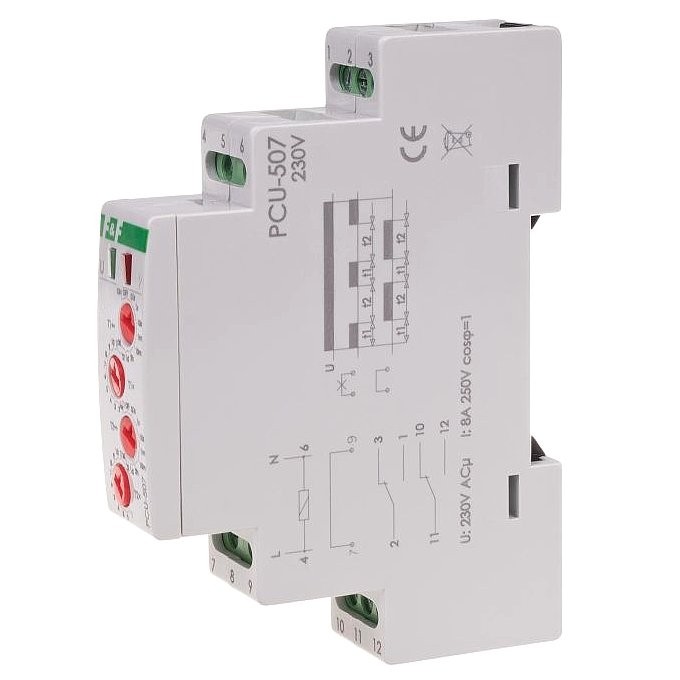

Przekaźnik czasowy cykliczny PCU-507 2P 8A 230VAC
Specyfikacja:
Napięcie zasilania 195÷253 V AC
Tryb pracy praca cykliczna
Element wykonawczy przekaźnik
Maksymalny prąd obciążenia 2 × 8 A
Konfiguracja styków 2 × NO/NC
Separacja styku TAK
Opóźnienie zadziałania 50 ms
Sygnalizacja stanu styku LED czerwona
Czas działania - regulowany 0,1 s ÷ 576 godz.
Sygnalizacja zasilania LED zielona
Czas przerwy - regulowany 0,1s ÷ 576 godz.
Przyłącze zaciski śrubowe 2,5 mm²
Moment dokręcający 0,4 Nm
Pobór mocy 0,8 W
Temperatura pracy -25 ÷ 50 °C
Wymiary 1 moduł (18 mm)
Montaż na szynie 35 mm
Stopień ochrony IP20
Funkcje:
*OPÓŹNIONE WYŁĄCZENIE - CYKLICZNIE
Do czasu załączenia przekaźnika, styki pozostają w pozycji 2-3 i 11-10. Po podaniu napięcia zasilającego styki zostają przełączony w pozycję 2-1 i 11-12 na czas t1. Po odmierzeniu czasu t1 styki powracają do pozycji 2-3 i 11-10 na czas t2. Sekwencja tych przełączeń realizowana jest cyklicznie.
*OPÓŹNIONE ZAŁĄCZENIE - CYKLICZNIE
Po podaniu napięcia zasilającego styki pozostają w pozycji 2-3 i 11-10 przez czas t1. Po odmierzeniu czasu t1 następuje przełączenie styków w pozycję 2-1 i 11-12 na czas t2. Po czasie t2 styki przekaźnika powracają do pozycji 2-3 i 11-10. Sekwencja tych przełączeń realizowana jest cyklicznie.
Uwaga!
* Przy włączonym zasilaniu układ nie reaguje na zmianę nastaw zakresu czasowego.
* Praca z nowo ustawionym zakresem czasu następuje po wyłączeniu i powtórnym włączeniu zasilania.
* Przy włączonym zasilaniu w ustawionym zakresie czasowym możliwa jest płynna regulacja czasu w zakresie wartości nastawy czasu.

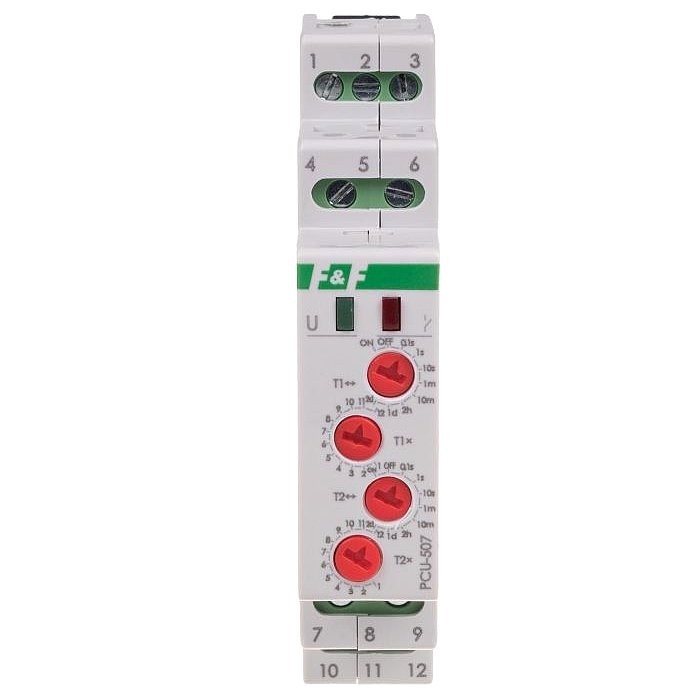

Zakresy czasowe / czas działania
0,1s / 0,1÷1,2 s
1s / 1÷12 sek.
10s / 10÷120 s
1m /1÷12 min.
10m / 10÷120 min.
2h / 2÷24 godz.
1d / 1÷12 dni (24÷288 godz.)
2d / 2÷24 dni (48÷576 godz.)
ON - przy włączonym zasilaniu powoduje trwałe załączenie styku w pozycji 11-12 oraz 2-1.
OFF - przy włączonym zasilaniu powoduje trwałe załączenie styku w pozycji 11-10 oraz 2-3.
Cena dotyczy 1szt.
