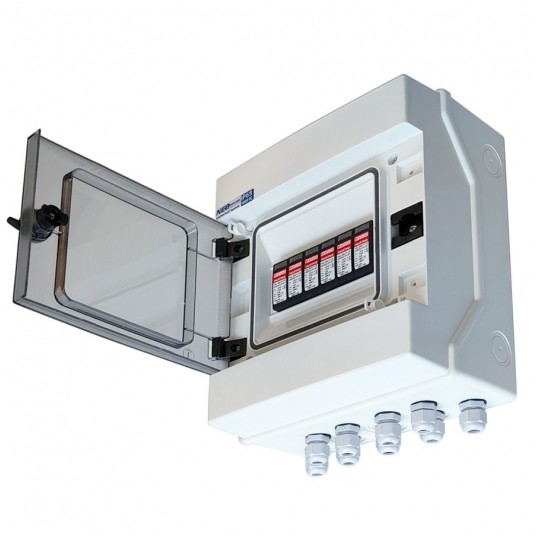

Rozdzielnica fotowoltaiczna DC RH-6PV2xT12 hermetyczna
Rozdzielnica fotowoltaiczna DC przeznaczona do zabezpieczenia 2 łańcuchów DC, wyposażona w 2 ograniczniki przepięć typu T1/T2 renomowanej marki PhoenixContact, dławiki PG9 do wyprowadzenia przewodów DC 4 lub 6mm2 oraz uziemienia.
Wewnątrz rozdzielnica posiada połączenia mostkowe uziemienia ograniczników z wewnętrzną szyną zbiorczą PE przewodami 1x 16mm2.
Elementy zestawu:
2x Ogranicznik Przepięć DC VAL-MST1/T2 1000DC-PV 2+V PheonixContact
1x Rozdzielnica natynkowa RH-12 IP65 hermetyczna
9x Dławica izolacyjna PG-9
Specyfikacja Rozdzielnicy DC RH-6PV2xT12
Stopień ochrony IP65 (dławiki z zakręconymi przewodami)
Odporność na uderzenia stopień IK07
Temperatura otoczenia -40 °C ... +80 °C
Wysokość dopuszczalna ≤ 2000 m n.p.m.
Dopuszczalna wilgotność powietrza 5% ... 95%
Typ ograniczników przepięć T1/T2 VAL-MS-T1/T2 1000DC-PV/2+V
Napięcie pracy instalacji PV: 1000V DC
Opis podzespołów:
1. Ograniczniki przepięć Phoenix Contact Typ 1/2 - VAL-MS-T1/T2 1000DC-PV/2+V
Ogranicznik VAL-MS-T1/T2 to idealna ochrona instalacji fotowoltaicznych w torze DC. Odporność na zwarcie sięgająca 1050V czy zgodność z normą EN 50539-11 to atuty świadczące o wysokim poziomie bezpieczeństwa, jakie zapewnia ogranicznik przepięć. Kolejne zalety to zintegrowana zapadka obrotowa, łatwa wymiana dzięki odgromnikom wtykanym, optymalna ochrona falownika i wiele innych cech, które sprawiają że odgromniki Phoenix to najlepszy wybór wśród zabezpieczeń instalacji solarnych. Wbudowany optyczny wskaźnik stanu ostrzega użytkownika na wypadek wszelkich anomalii w działaniu instalacji. Wysoka jakość potwierdzona jest klasyfikacjami eCl@ss, UNSPSC czy ETIM.
Specyfikacja ogranicznika PhoenixContact T1/T2
Klasa testu IEC PV I / II, PV T1 / T2, EN Type T1 / T2
Konfiguracja połączenia Konfiguracja Y
Tory ochronne (L+) - PE (L-) - PE
Materiał obudowy PA 6.6-FR (Poliamid 6)
Stopień zabrudzenia 2
Odstęp do aktywnych i uziemionych części 8 mm
Klasa palności wg UL 94 V-0
Uszkodzona ochrona przepięciowa: sygnalizacja optyczna
Najwyższe napięcie trwałe UCPV 1050 V DC
Odporność na zwarcie ISCPV 1050 V DC
Długotrwały prąd roboczy ICPV < 20 µA
znam. prąd obciążenia IL 80 A
Prąd przewodu ochr. IPE ≤ 20 µA DC ≤ 350 µA AC
Pobór mocy w trybie czuwania PC ≤ 25 mVA
Znamionowy prąd odprowadzany (8/20) µs 15 kA
Maks. prąd wyładowczy Imax (8/20) µs 40 kA
Probierczy prąd piorunowy (10/350) µs, ładunek 2,5 As
Probierczy prąd piorunowy (10/350) µs, energia specyficzna 6,25 kJ/Ω
Probierczy prąd piorunowy (10/350) µs, wartość szczytowa Iimp 5 kA
Sumaryczny prąd odprowadzany Itotal (8/20) µs 40 kA
Sumaryczny prąd odprowadzany Itotal (10/350) µs 5 kA
Poziom ochrony Up ≤ 3,5 kV
Napięcie resztkowe Ures
≤ 3,5 kV (przy In)
≤ 2,9 kV (przy 5 kA)
≤ 3,2 kV (przy 10 kA)
≤ 3,7 kV (przy 20 kA)
≤ 4,1 kV (przy 30 kA)
≤ 4,6 kV (przy 40 kA)
Czas odpowiedzi tA ≤ 25 ns
rezystancja izolacji Riso > 5 GΩ (przy 500 V DC)
Rodzaj przyłącza Złączki śrubowe

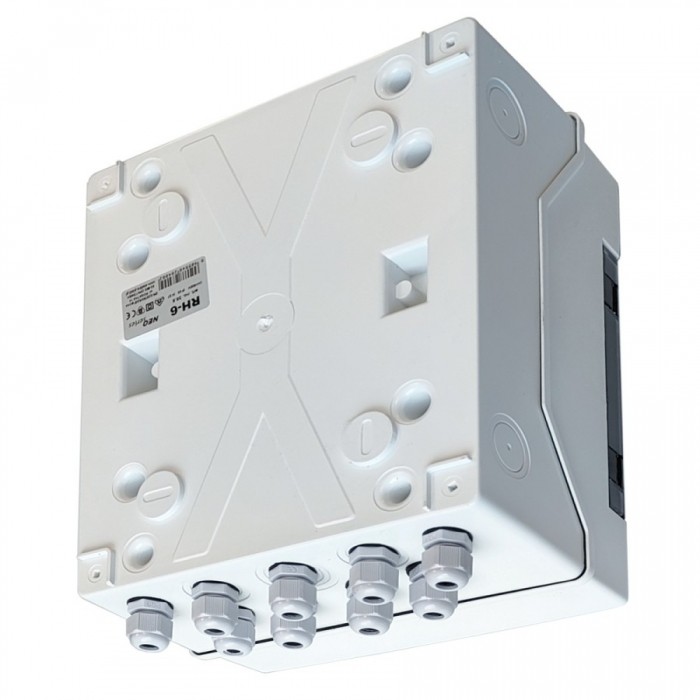

2. Obudowa hermetyczna natynkowa z przeźroczystymi drzwiczkami IP65
Występuje w wersji natynkowej z mozliwością plombowania.
przeznaczona jest do stosowania na zewnątrz budynków do użytku domowego i przemysłowego.
wyposażona jest w przezroczyste przyciemniane drzwiczki otwierane na bok (na lewo lub na prawo),
przystosowana do zamontowania dedykowanego zamka na klucz,
wykonane z wysokiej jakości tworzywa ABS
stabilność pracy od -25 st.C do +60 st.C,
odporność na uderzenia (stopień IK 07),
rozdzielnice wyposażone: w listwy zaciskowe dla torów PE
3. Dławiki do wyprowadzenia przewodów PV i uziemienia
Dławiki kablowe służą do uszczelniania miejsc wprowadzania przewodów do wnętrza obudowy. Pozwalają osiągnąć wysoki stopień ochrony (IP67) w miejscu wprowadzania przewodu. Dławica zawiera uszczelkę gumową oraz przeciwnakrętkę. Zakres dławienia: od 2 mm do 8 mm.
Cena dotyczy 1 kpl rozdzielnicy DC
