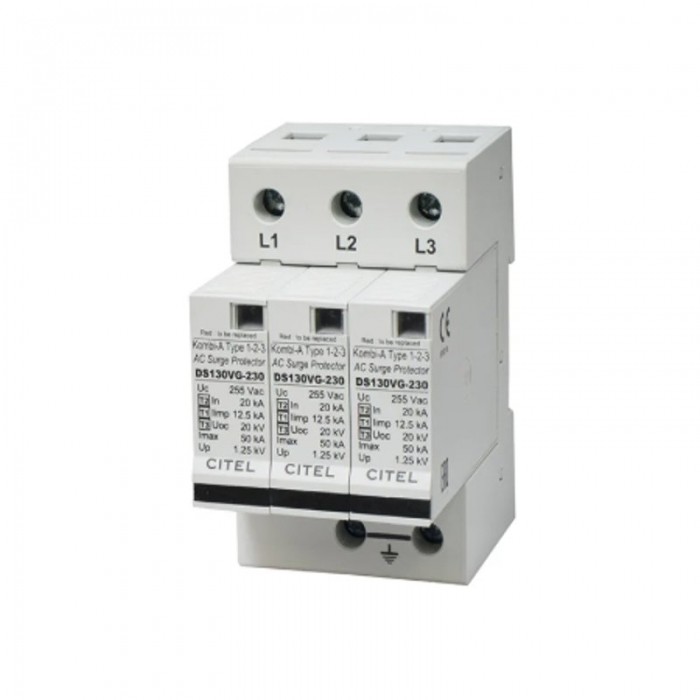

Ograniczik przepięć AC Citel T1/T2/T3 3P CMY725
Układ połączeń
Układ sieci
TNC
Napięcie AC [V]
230V AC
Napięcie DC [V]
230V DC
Maksymalne napięcie - Uc[V]
Najwyższe napięcie trwałej pracy Uc [V]
275V AC
Najwyższe napięcie trwałej pracy Uc AC [V]
Najwyższe napięcie trwałej pracy Uc DC [V]
Maks. prąd przy połączeniu szeregowym I [A]
Częstotliwość znamionowa - fn [Hz]
0-100Hz
Przepięcie dorywcze TOV - 5 sekund - UT [V]
335V AC wytrz.
Przepięcie dorywcze TOV - 120 minut - UT [V]
440V AC wytrz.
Przepięcie dorywcze TOV (N-PE) - UT [V]
Przepięcie dorywcze TOV (L-PE) - UT [V]
Przepięcie dorywcze TOV - UT [V]
Prąd udarowy (10/350 µs) - Iimp [kA]
12,5kA
Energia właściwa na biegun - W/R [kj/Ohm]
40 kJ/Ohm
Udar kombinowany - Uoc [kV]
Udar kombinowany - test kl. III - Uoc [kV]
Udar kombinowany - test wg IEEE C62.41.2 - Uoc [kV]
Prąd upływu - Ic [A]
BRAK
Prąd roboczy / prąd upływu przy Uc - I [A]c
BRAK
Prąd następczy - If [A]
BRAK
Zdolność gaszenia prądu następczego - Ifi [Aeff]
Maks. prąd - podłączenie przewodów V [A]
Sposób ochrony
Czas zadziałania - tA [ns]
<20 ns
Maks. znam. prąd obciążenia - IL [A]
Prąd udarowy (10/350 μs) / 1 bieg. - Iimp [kA]
Prąd udarowy całkowity (10/350 μs) / 1 bieg. - Itotal [kA]
Znamionowy prąd wyładowczy (8/20 µs) - IN [kA]
60kA
Znamionowy prąd wyładowczy (8/20 µs) na biegun - IN [kA]
60kA
Maks. prąd wyładowczy (8/20 µs) na biegun - Imax [kA]
Maks. prąd wyładowczy (8/20 µs) razem - Itotal [kA]
Napięciowy poziom ochrony przy In - Up [kV]
Napięciowy poziom ochrony przy Uoc - Up [kV]
Napięciowy poziom ochrony - Up [kV]
Napięciowy poziom ochrony przy 6kV (1,2/50 µs - Up [kV]
Napięciowy poziom ochrony przy 5kA - Up [kV]
Napięciowy poziom ochrony przy 3kA - Up [kV]
Napięciowy poziom ochrony przy 10kA - Up [kV]
Napięciowy poziom ochrony przy 12,5kA - Up [kV]
Napięciowy poziom ochrony przy Imax - Up [kV]
Napięciowy poziom ochrony przy In - CM/DM(2) - Up [kV]
Napięciowy poziom ochrony przy LM/DM - Up [kV]
Napięciowy poziom ochrony CM/DM @ In (8/20µs) i @ 6kV (1,2/50µs) - Up [kV]
Napięcie zadziałania L-PE - Us [kV]
Maksymalna pojemność bocznika [µF]
RFI Filtr [Mhz]
Wytrzymałość zwarciowa - IISCCR [A]
25000A
Odporność na zwarcie - Ip [kA]
Tłumienność wtrąceniowa [dB]
Tłumienność odbiciowa [dB]
Współczynnik fali stojącej VSWR
Impedancja Z [Ω]
AWK
