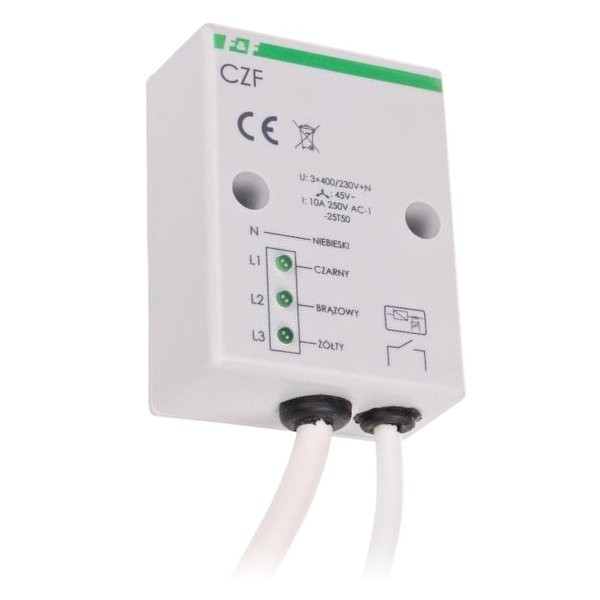

Przekaźnik zaniku i asymetrii fazy CZF 10A 1Z opóźnienie 4sek 45V
Ze stałym progiem asymetrii napięciowej zadziałania, styk 1 typu NO
Czujnik zaniku fazy przeznaczony jest do zabezpieczenia silnika elektrycznego zasilanego z sieci trójfazowej w przypadkach zaniku napięcia w co najmniej jednej fazie lub asymetrii napięć między fazami, grożącymi zniszczeniem silnika.
Działanie czujnika zaniku fazy CZF
Zanik napięcia w co najmniej jednej, dowolnej fazie lub asymetria napięciowa między fazami powyżej progu zadziałania spowoduje wyłączenie silnika. Wyłączenie nastąpi z opóźnieniem 4 s, co zapobiega przypadkowemu odłączeniu silnika przy chwilowym spadku napięcia. Ponowne załączenie nastąpi automatycznie przy wzroście napięcia o 5 V powyżej napięcia zadziałania (tj. o wartość histerezy napięciowej). Przy powyższych anomaliach styk przekaźnika jest rozłączony i uruchomienie silnika jest niemożliwe.
Specyfikacja:
Napięcie zasilania 3 × 400 V + N
Współpraca z agregatami prądotwórczymi NIE
Kontrola zaniku / asymetrii faz TAK
Kontrola kolejności faz NIE
Kontrola styków stycznika NIE
Element wykonawczy przekaźnik
Maksymalny prąd obciążenia 8 A
Konfiguracja styków 1 × NO
Separacja styku TAK
Asymetria napięciowa zadziałania 45 V
Histereza napięciowa 5 V
Opóźnienie wyłączenia 4 s
Kontrola zasilania 3 × LED zielona
Przyłącze OMY 4×1 mm²; 2×0,75 mm², l: 0,5 m
Pobór mocy 1,6 W
Temperatura pracy -25÷40°C
Wymiary 51×67×26 mm (± 1 mm)
Montaż natynkowy
Stopień ochrony IP20
Cena dotyczy 1 szt.
